隨著陸地油氣資源逐漸減少，世界各國很早就將目光投向了海洋。與陸地鉆井平臺不同，海上鉆井平臺空間大小有限，被稱為“流動的海上國土”。

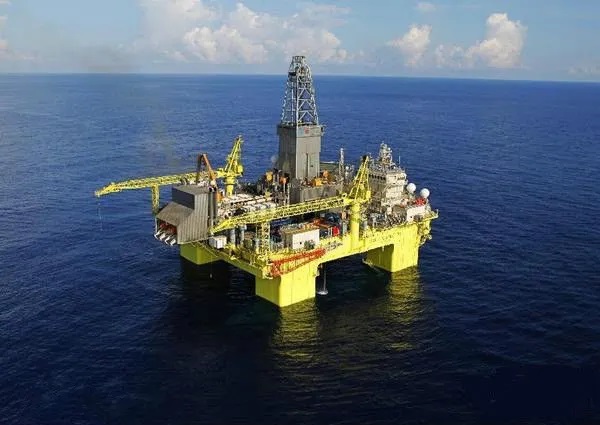

圖1 海洋油氣平臺示意圖
海上天然氣的開發被認為是最有前景的能源產業之一。除了搭建固定平臺，海上浮式生產儲油輪FPSO、浮式液化天然氣生產儲卸裝置FLNG、浮式儲存及再氣化裝置FSRU也是海洋石油開發的關鍵設施，主要用于海上石油、天然氣等能源的開采、加工、儲存、外運。這種液化天然氣的生產方法有一個很大的優勢，即不需要將天然氣從海上轉移到陸上工廠進行液化。FPSO還可以將液化天然氣輸送到另一艘船上，這是一種非常經濟有效的方法。

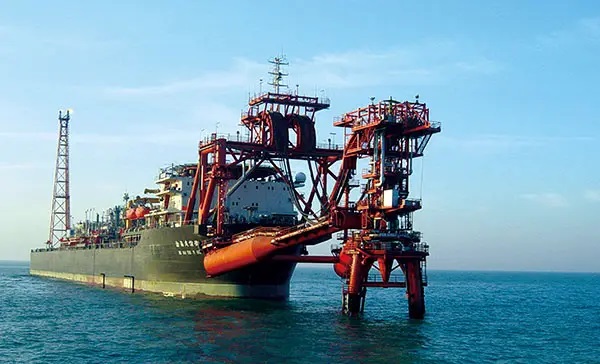

圖2 FPSO海上浮式生產儲卸油裝置示意圖
不管是搭建海上石油開采平臺，還是選用海上浮式生產儲油裝置，在開發海底油氣資源的采油系統中，所選用的設備都要安裝在小型平臺上或船上，因此，對所選用的設備有一定的技術限制，即：
1. 設備重量
2. 設備結構的緊湊度
3. 設備的安全性
1. 高拓印刷板式換熱器PCHE的產品簡介
高拓印刷板式換熱器采用類似芯片的加工工藝，利用化學蝕刻技術，在金屬薄板上蝕刻出微米至毫米量級的換熱單元通道，制造出換熱芯板。再將不同流道形式的冷熱芯板交替堆疊在一起，通過擴散焊接工藝技術，使相鄰芯板緊密結合在一起，形成換熱芯體。

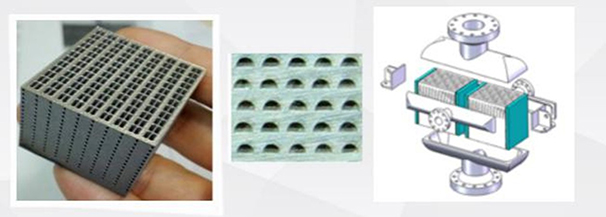

圖3 高拓印刷板式換熱器PCHE芯體結構示意圖
高拓印刷板式換熱器的突出特點是換熱面積大(通常是常規換熱器的十倍以上)、體積?。ㄊ浅Ｒ?guī)換熱器的十分之一或更小）、重量輕、換熱效率高（可達98-99%）、傳熱溫差?。?～5℃）、承壓能力強（可達110 MPa）、成本低（可大大節省制造原材料和能耗）、安全易維護等明顯優勢。

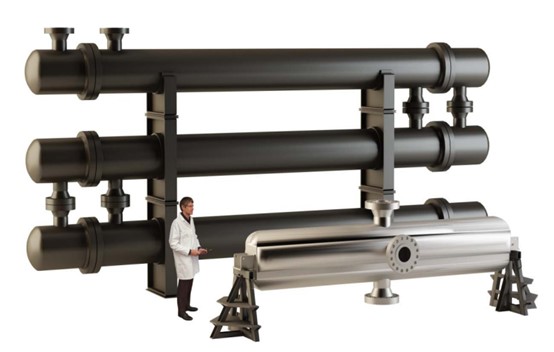

圖4 換熱效率相同的傳統換熱器和印刷板式換熱器外形尺寸對比圖
2.高拓印刷板式換熱器PCHE助力海工行業發展
在海上采油工藝系統中，換熱器的數量較多，是大型重型設備之一，采用印刷板式換熱器代替?zhèn)鹘y(tǒng)換熱器，可以大大降低換熱器的重量，減小設備占地面積，并提高換熱器的安全穩定性，降低設備的采購成本和維護成本。

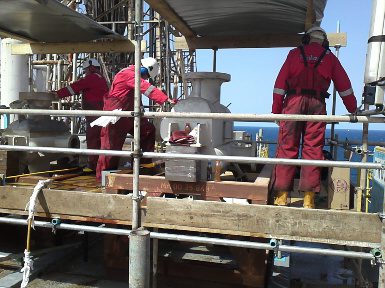

圖5 PCHE在海上鉆采平臺安裝示意圖
高拓印刷板式換熱器PCHE在海上石油鉆采裝置領域，可用于中央冷卻器、主機潤滑油冷卻器、壓縮機出口冷卻器、缸套水冷卻器等，是海上采油工藝系統中的核心設備。

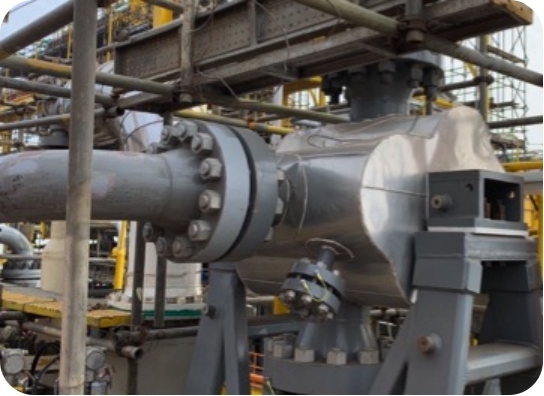

圖6 海上油氣平臺上的壓縮機出口冷卻器PCHE示意圖
高拓微通傳熱技術（北京）有限公司為中海油集團渤中19-6氣田設計制造了4臺版式印刷換熱器PCHE，經過中國船級社CCS的全過程檢驗認證，總體已達到國際先進水平，是中國印刷板式換熱器技術實現工業化的典型案例。
圖7 高拓印刷板式換熱器PCHE蝕刻面板實物圖

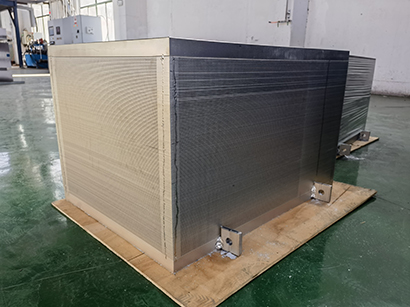

圖8 高拓印刷板式換熱器PCHE擴散焊換熱芯體實物圖
高拓微通傳熱技術（北京）有限公司致力于為海洋油氣領域的客戶訂制版式印刷換熱器PCHE,我們擅長根據工況所需功率和換熱量的具體要求，在滿足安全、操作和檢修條件的基礎上，大大縮小系統體積和占地面積，使設備小型化，廣泛應用于壓縮機級間冷卻、出口冷卻，提高設備安全性、可靠性，降低設備采購和維護成本，滿足海洋油氣設備尺寸的限制要求。
