加氫機在加注時由于“焦耳－湯姆遜效應”，導致氫氣溫度上升。因此加注過程中，防止氫氣溫度不斷升高是加氫機的關鍵性能之一。而加氫站內的氫氣是根據重量進行貿易計量的，國際上只有兩種加注壓力，35MPa或者70MPa。這就意味著加氫機內的氫冷器設計壓力至少要達到35MPa。根據我國熱交換器的國家標準GB/T 151-2014，管殼式換熱器的設計壓力不能大于35MPa。也就是說傳統管殼式換熱器的承壓極限，才剛剛達到氫氣冷卻器最低配承壓要求的底線。這意味著傳統的換熱器承壓能力不能滿足氫能領域的發展要求。
圖1 高拓微通道氫冷器芯體結構
高拓H系列氫冷器是一款采用高效微通道換熱的芯板式氫氣冷卻器。換熱芯體采用真空擴散焊工藝，使芯板之間的連接形成原子擴散滲透，芯體強度等同于母材強度，具有極強的承壓能力，目前，H系列氫冷器主要有以下幾種型號：
H35 額定工作壓力35Mpa；
H50 額定工作壓力50Mpa；
H70 額定工作壓力70Mpa;
高拓H系列氫冷器已取得歐盟PED產品認證，圖紙通過船級社認證評審。
圖2 高拓微通道氫冷器PED證書
加氫站設備關鍵技術難點2：氫脆現象
氫原子很容易進入金屬并在晶格中移動，可以在一些晶格缺陷中重新化合為氫氣分子，氫氣分子的體積是氫原子的26倍，從而在材料內部產生高達1000bar的壓力，從而導致材料的缺陷和延遲裂縫，這種現象稱為氫脆。
在氫冷器應力集中的部位就會產生氫脆現象，比如焊接接頭處，尤其是在熱影響區內。所以傳統的氫氣用換熱器通常采用以下幾種類型：
（1）套管式換熱器

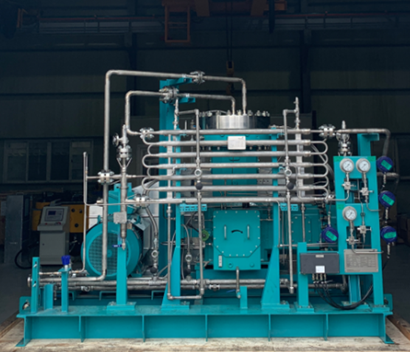

圖3 選用套管式換熱器的撬裝
圖中的套管式換熱器，高壓管程由6米/根的鋼管彎制而成，低壓殼程的粗管焊接在高壓管外部，形成同心套管。氫氣在高壓管程內流動。這種結構減少了焊接接頭和應力集中的部位，可以避免氫脆現象的產生，但缺陷較多。比如：
① 檢修、清洗和拆卸都較麻煩，在可拆連接處容易造成泄漏。
② 生產中，有較多材料選擇受限，由于套管式換熱器大多是內管中不允許有焊接，因為焊接會造成受熱膨脹開裂，而套管式換熱器大多數為了節省空間，選擇彎制、盤制成蛇管形態，故有較多特殊的耐腐蝕材料無法正常生產。
③ 套管換熱器國內還沒有形成統一的焊接標準，各個企業都是根據其他換熱產品經驗選擇焊接方式，所以，套管式換熱器的焊接處，出現各類問題司空見慣，需要經常注意檢查，保養。
（2）傳統氫冷器

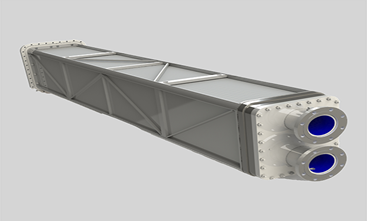

圖4 傳統氫冷器結構示意圖
這種氫冷器采用傳統換熱器的傳熱原理，在結構設計上，去掉了常用的橢圓形封頭焊接結構，采用了傳統的機械密封連接形式。但受限于傳統換熱器的結構原理，隨著設計壓力的不斷增加，壁厚不斷加厚，產品外形尺寸和重量不斷變大，而換熱效率已經到了瓶頸，無法突破。如此巨大而笨重的氫冷器并不適合加氫站的規劃建設，也無法和加氫機集成為一體，為氫能源汽車加注氫氣。

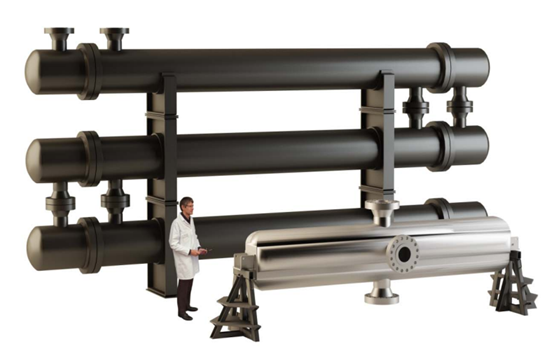

圖5 換熱效率相同的傳統換熱器和微通道換熱器外形尺寸對比圖
（3）高拓微通道H系列氫冷器
高拓微通道氫冷器是一種由微通道換熱核芯、封頭、接管、法蘭組合而成的新型高效換熱器。換熱芯體由擴散焊工藝連接后形成原子融合，整體結構無應力集中點，且無焊縫，完美避免了氫脆現象的發生，且換熱效率高，產品體積小，維護保養方便。

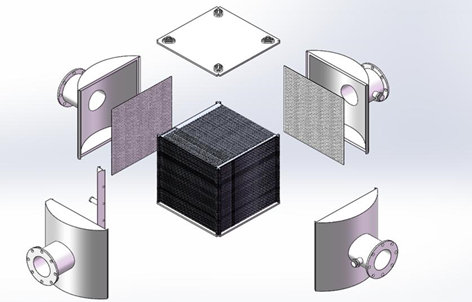

圖6 高拓微通道式換熱器結構拆分簡圖
